Klimatisierung kritischer Infrastruktur mittels Luft-Luft-Wärmetauscher
Wir beraten Sie gerne.
Jetzt kontaktieren
Funktion und Wärmeübertragung der Luft-Wärmetauscher
Die Funktion dieser Luft-Wärmetauscher (fachlich auch als Wärmeübertrager bezeichnet) beruht auf einer hocheffizienten Übertragung von Wärme. Durch die strikte physische Trennung der Kreisläufe wird das Eindringen von Verschmutzung, Staub und Umgebungsaerosolen in den Innenraum – entsprechend der jeweiligen Schutzart – wirkungsvoll unterbunden. Jedes Gerät erreicht seine Nennleistung bei einem definierten Temperaturgefälle. Dies sichert in jedem Fall verlässliche Ergebnisse und eine dauerhafte Anlagenstabilität.
Konzeptioneller Temperaturausgleich durch getrennte Luftführungen
Das Konzept für den Temperaturausgleich beruht auf einer kompressorlosen Kühlung mittels erzwungener Konvektion zur Abführung von Verlustleistung. Das erhitzte Medium (die Gehäuseluft beziehungsweise Abluft) und die kühlende Außenluft (als Frischluft aus der Umgebung) zirkulieren durch leistungsstarke Ventilatoren in getrennten Systemen. Der direkte Kontakt zwischen den Medien wird konsequent vermieden. Optional kann ein spezieller Filter eingesetzt werden, um die Außenluft vor Eintritt in den externen Kreislauf zusätzlich von Grobschmutz zu reinigen.
Modulare Auswahl: Bauform, Arten und Skalierbarkeit
Abhängig vom spezifischen Einsatzbereich, den räumlichen Gegebenheiten bei der Installation und der abzuführenden Energie ermöglicht die Auswahl an unterschiedlichen Arten von Wärmetauschern eine exakt anforderungsgerechte Systemauslegung. Alle zur Verfügung stehenden Leistungsklassen stellen eine optimale Lösung für verschiedene industrielle Anforderungsprofile dar:

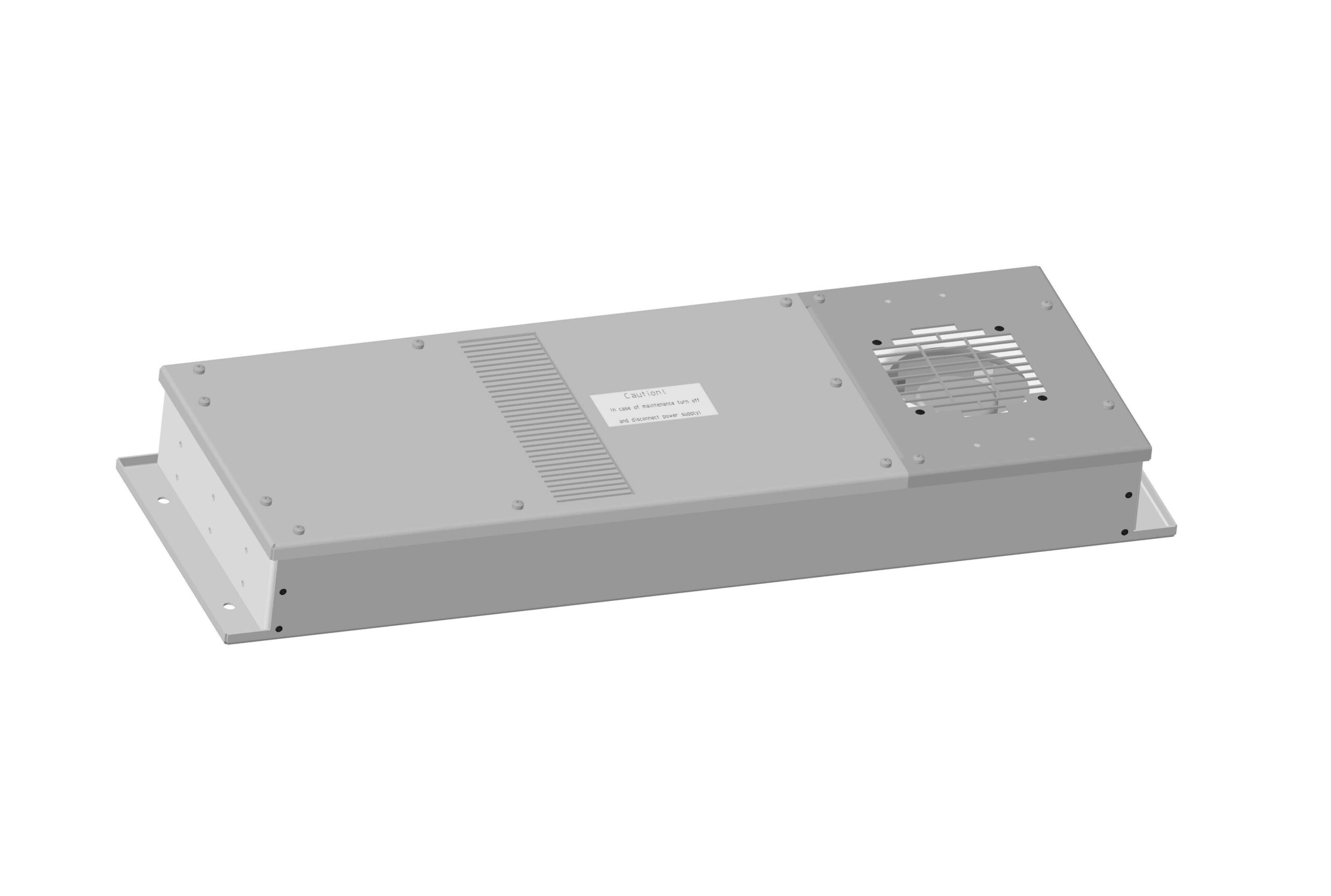

SCS 949 175

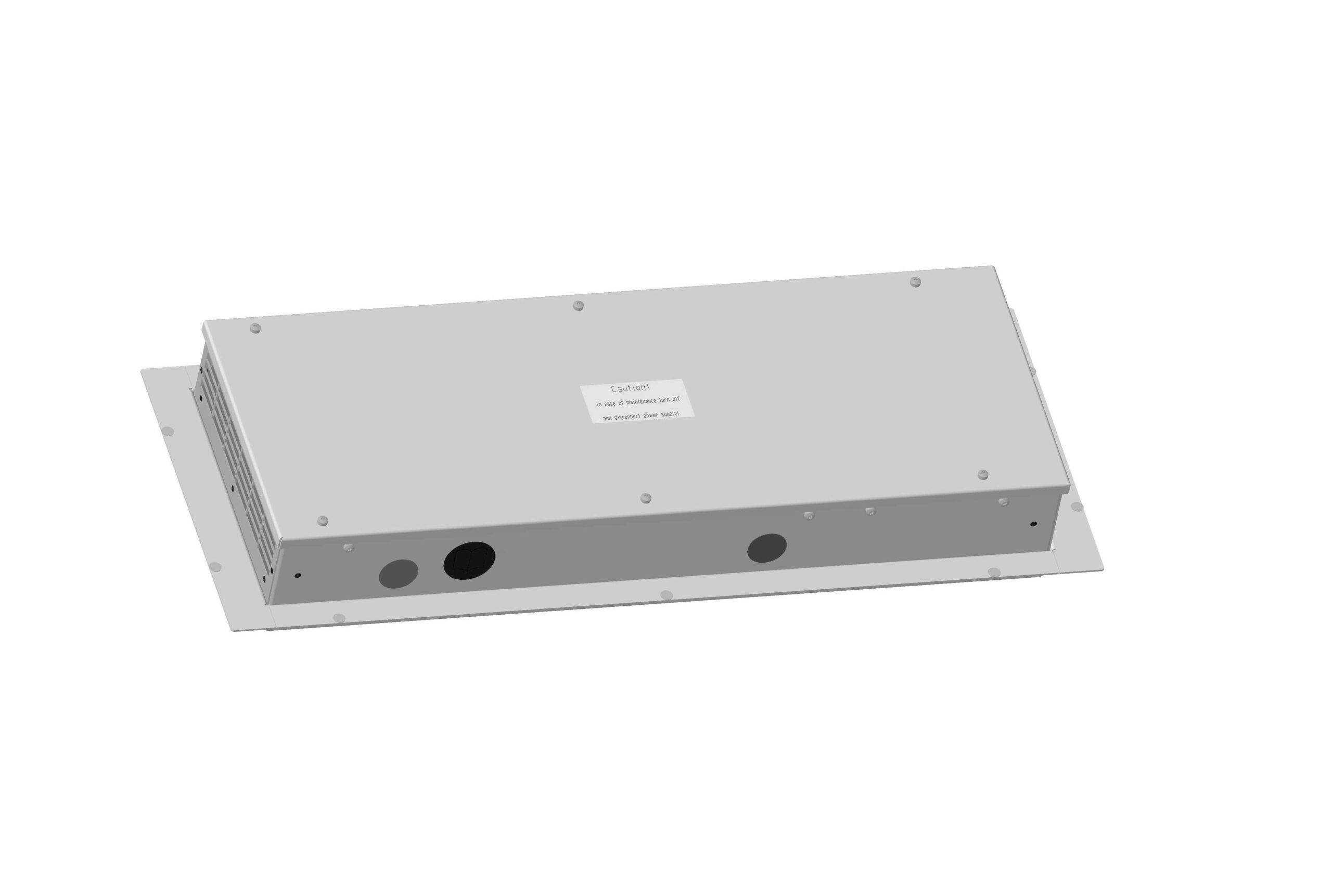

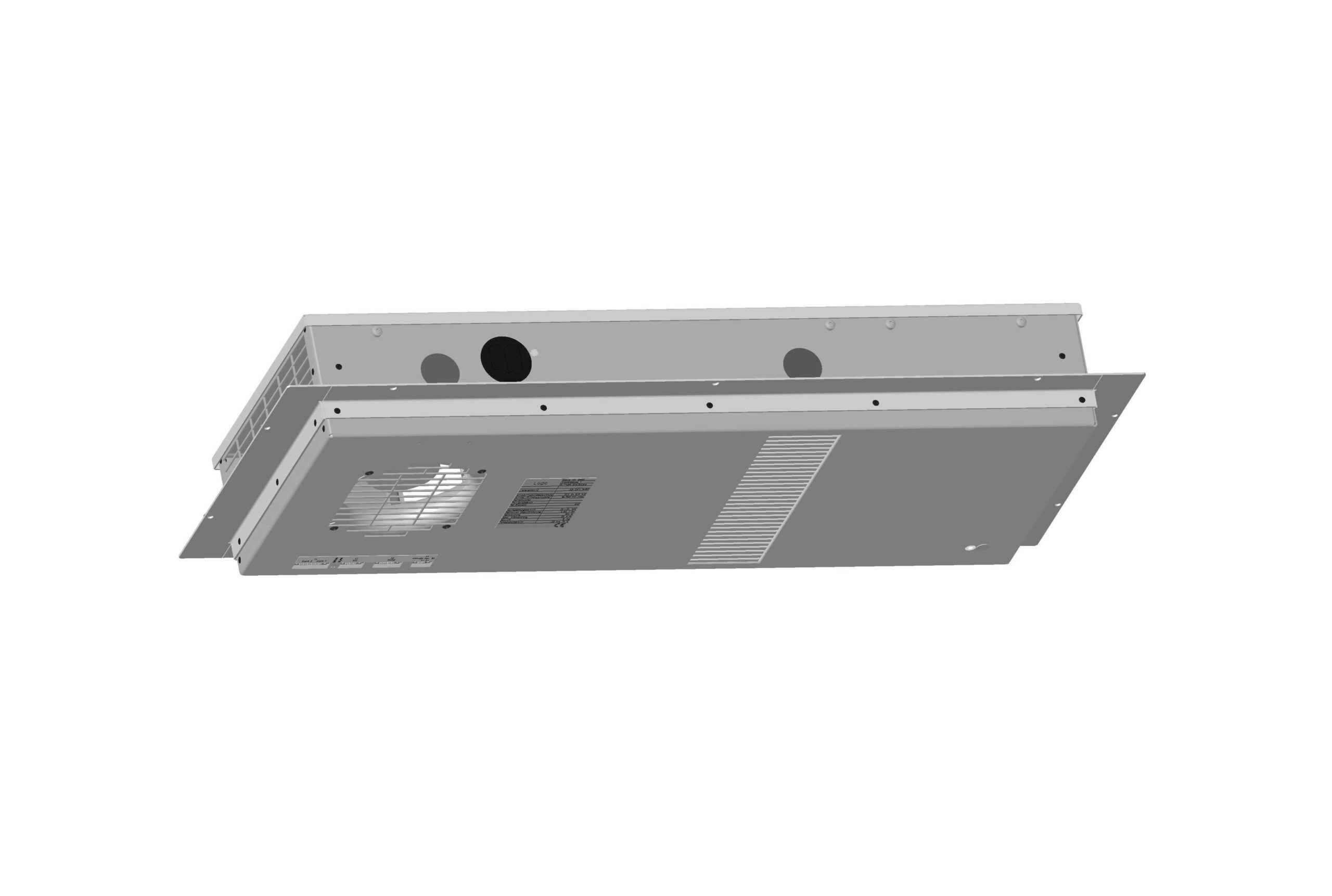

SCS 755 175 WD

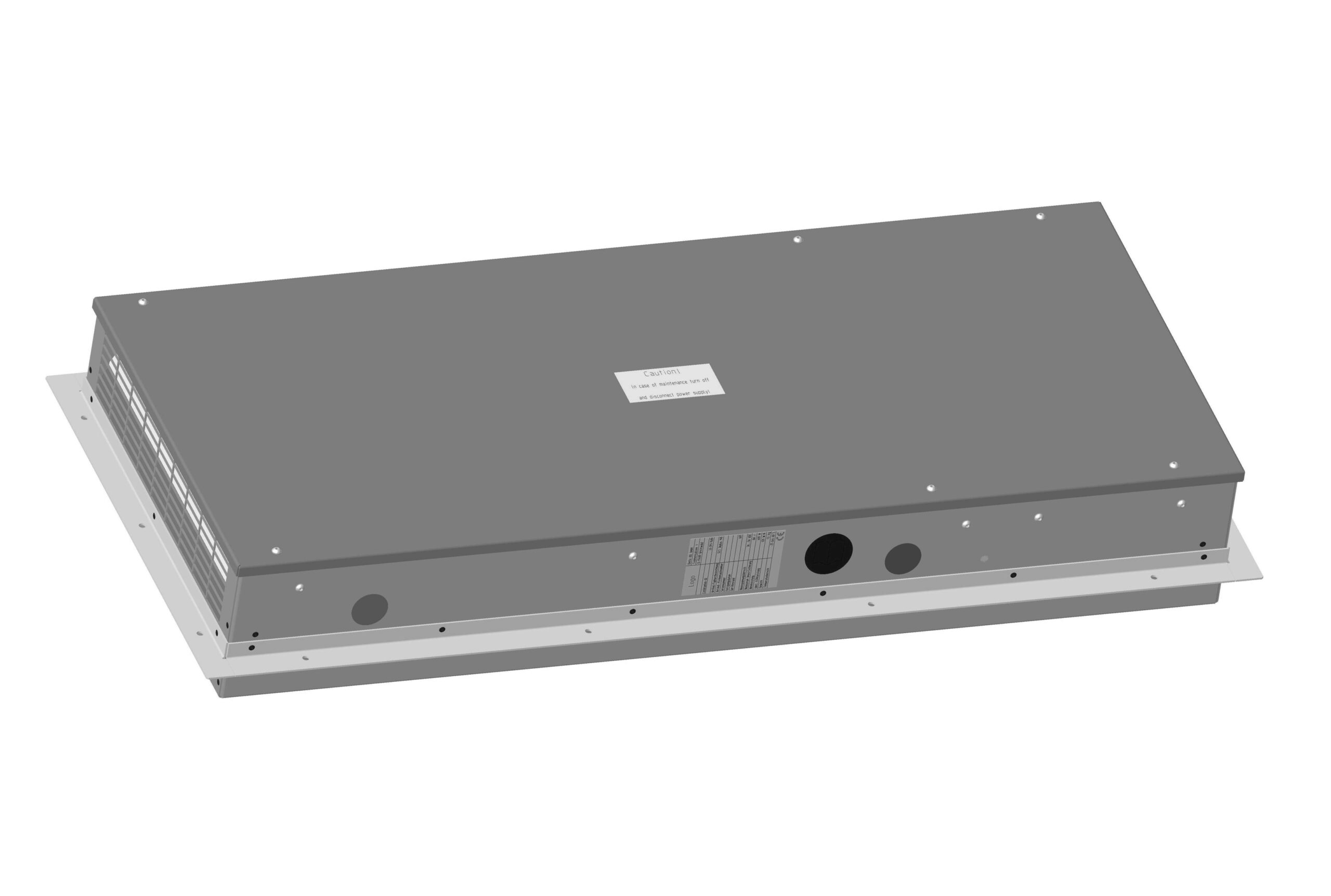

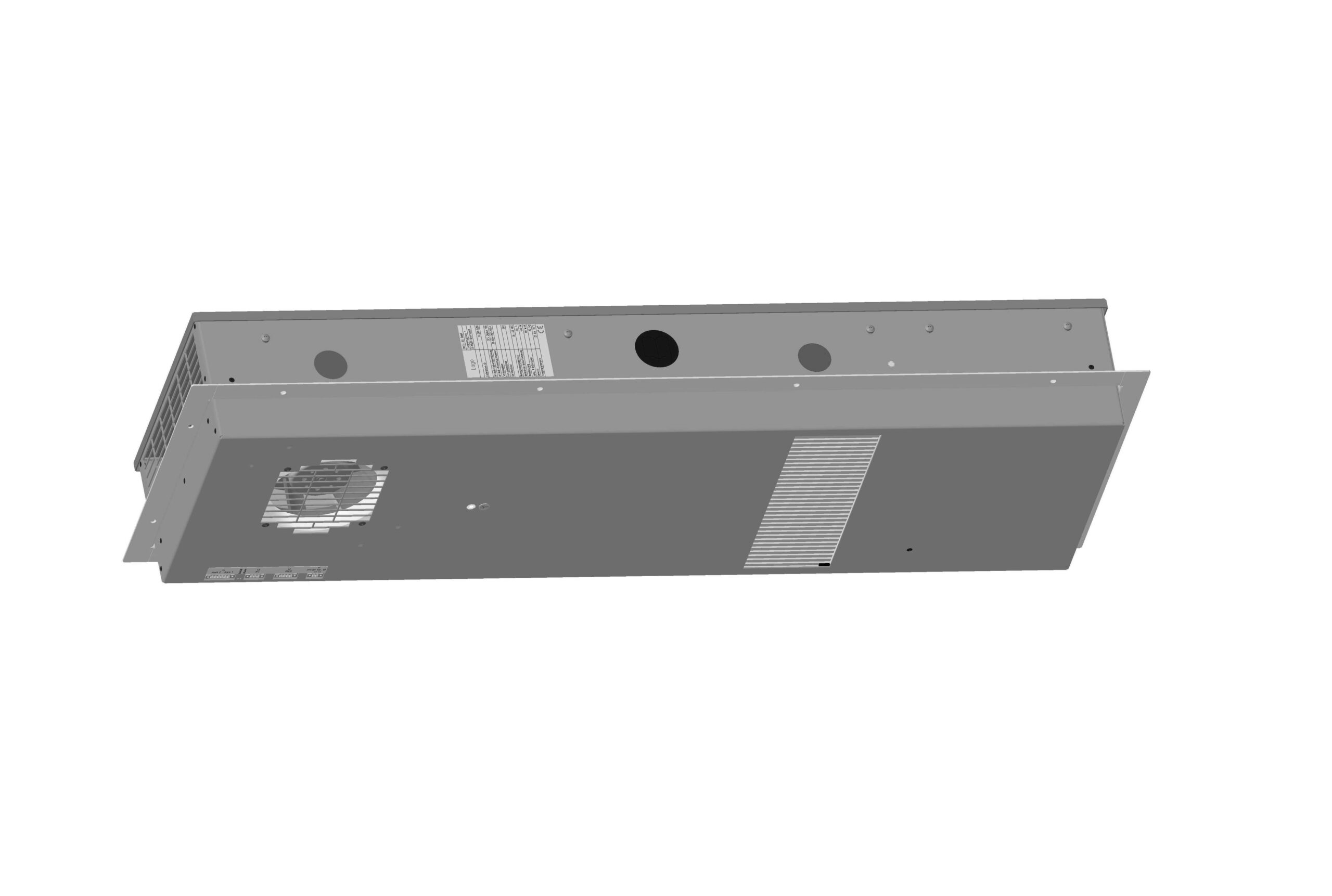

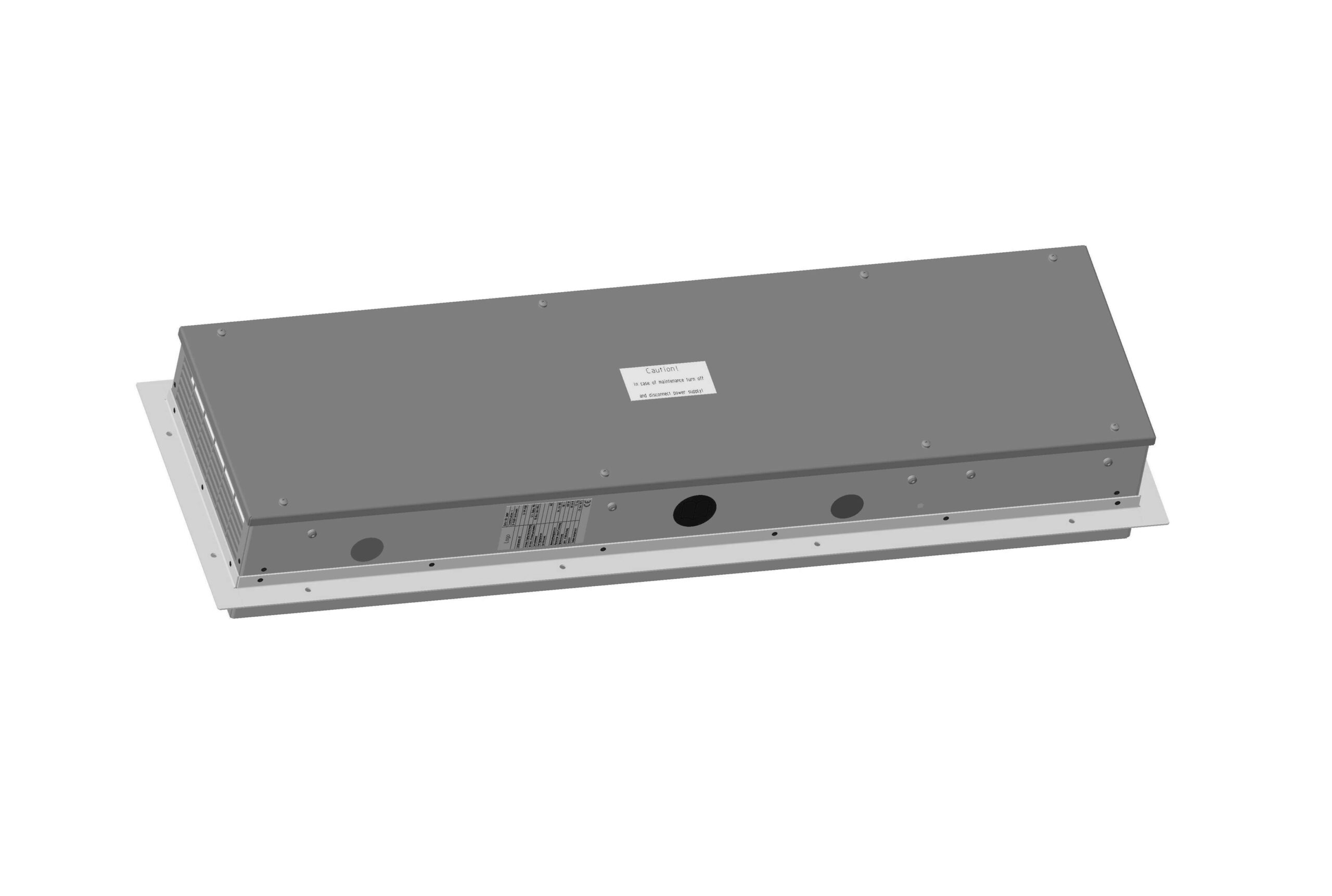

SCS 2Kplus 190 & SCS 3Kplus 190 V
Konstruktion und Material für raue Bedingungen
Die mechanische Konstruktion berücksichtigt höchste Anforderungen an die Systemstabilität. Für die Gehäuse kommen korrosionsbeständige Materialien (wie Aluminium, Edelstahl und Kunststoffe) zum Einsatz, was die strukturelle Integrität auch in maritimen oder chemisch belasteten Atmosphären sichert.
Hinsichtlich des thermischen Managements bietet das System einen wesentlichen Vorteil: Da die Innenraumtemperatur physikalisch bedingt stets oberhalb der Umgebungstemperatur liegt, wird das Risiko von Kondensatbildung im Vergleich zu aktiven Kühlgeräten minimiert. Sollte es unter extremen transienten Bedingungen dennoch zu einer Unterschreitung des Taupunktes kommen, fällt die Kondensation kontrolliert im Inneren des Wärmetauschers an – und nicht an der empfindlichen Elektronik.
Wirtschaftlichkeit und CO₂-Bilanz
Die Nutzung dieser Technologie zeichnet sich durch eine hohe Wirtschaftlichkeit und geringe Energiekosten aus. Da keine aktiven Kältemittelverdichter benötigt werden, reduziert das System den Energiebedarf auf die reine Antriebsleistung der Ventilatoren. Zudem entfällt die Verwendung von Kältemitteln (GWP = 0), was den ökologischen Fußabdruck der Gesamtanlage signifikant verbessert und die Kosten weiter senkt.
FAQ: Häufige Fragen zu Luft-Luft-Wärmetauschern
1. Was ist der Hauptunterschied zwischen diesem System und einer aktiven Klimaanlage?
2. In welchen Umgebungen ist der Einsatz von Edelstahlgehäusen zwingend erforderlich?
3. Wie wird die Schutzart (z.B. IP54 und höher) trotz Luftzirkulation aufrechterhalten?
4. Fällt bei der Nutzung Kondensation an?
5. Kreuzstrom- vs. Gegenstromprinzip: Wo liegen die Unterschiede?
Beim Gegenstromprinzip fließen die Medien (z. B. Ab- und Zuluft) parallel, aber in entgegengesetzter Richtung. Das ermöglicht eine hocheffiziente Wärmeübertragung mit Wirkungsgraden von oft über 90 % bei gleichzeitig sehr kompakter Bauweise. Dem gegenüber stehen als Nachteile meist höhere Anschaffungskosten sowie ein größerer Druckverlust. Eingesetzt wird dieses Prinzip vor allem in modernen Wohnraumlüftungsanlagen mit Wärmerückgewinnung.
Beim Kreuzstromprinzip treffen sich sich die Luftströme im rechten Winkel. Da sich die Temperaturen schneller angleichen, fällt die Wärmerückgewinnung geringer aus und der Wirkungsgrad liegt unter dem des Gegenstromprinzips. Dafür überzeugt diese Variante durch einen einfacheren Aufbau und geringere Druckverluste. Für dieselbe Leistung wird jedoch eine größere Baufläche benötigt. Typisches Einsatzgebiet sind große Lüftungsanlagen mit hohen Volumenströmen.
Für weiterführende Informationen und genaue technische Spezifikationen zur anforderungsgerechten Auslegung empfehlen wir einen Blick in unsere detaillierten Datenblätter.
