LAT-Filtersysteme:
Effizientes Thermomanagement für die Industrie
Die fortschreitende Miniaturisierung in der Leistungselektronik stellt die Industrie vor wachsende Herausforderungen. Eine hohe Packungsdichte in industriellen Steuerungssystemen und IT-Infrastrukturen führt zu kritischen Betriebstemperaturen, welche die Zuverlässigkeit von Anlagen und laufenden Prozessen reduzieren. Moderne LAT-Filtersysteme (Luftaustausch) bieten eine methodisch fundierte Lösung, um empfindliche Komponenten vor thermischer Überlastung zu bewahren. Dieser Artikel richtet sich an Anlagenbauer, Konstrukteure und IT-Infrastruktur-Verantwortliche. Sie erfahren im Folgenden, wie der direkte Luftaustausch technisch funktioniert, welche wirtschaftlichen Vorteile das Überdruckprinzip gegenüber aktiven Klimageräten bietet und wie sich die Systeme in bestehende Gehäusearchitekturen integrieren lassen.
Die Herausforderung in der Schaltschrank- und Luftfiltertechnik
Thermische Belastungen senken die mittlere ausfallfreie Zeit (MTBF) elektronischer Baugruppen gemäß der Arrhenius-Gleichung signifikant. Ein adäquates Kühlsystem ist eine fundamentale physikalische Voraussetzung für die dauerhafte Funktionssicherheit. Im Bereich der Gehäuseklimatisierung steigen die Anforderungen stetig. Die Luftfiltertechnik muss dabei nicht nur den thermodynamischen Vorgaben genügen, sondern auch hohe Standards bezüglich der Langlebigkeit in rauen Produktionsumgebungen erfüllen.
Funktionsweise des direkten Luftaustauschs (LAT) durch industrielle Luftfilter
Bei diesem Entwärmungsverfahren wird kühle Umgebungsluft durch, für den jeweiligen Anwendungsfall geeignete, Luftfilter angesaugt und mit einem definierten Volumenstrom in das Gehäuse geleitet. Diese gefilterte Luft nimmt die konvektiv abgegebene Verlustwärme der Elektronik auf und verlässt das System durch definierte Austrittsöffnungen wieder. Für einen normgerechten Betrieb dieser Filterlösungen ist ein physikalisches Temperaturgefälle von mindestens fünf Kelvin zwischen der Gehäuseinnenluft und der Außenluft erforderlich. Die spezifische Kühlleistung wird in Watt pro Kelvin (W/K) gemessen, was die Abfuhr der Verlustleistung in Relation zur Temperaturdifferenz quantifiziert.
Das Überdruckprinzip als essenzieller Schutz für Anlagen
Ein konstruktives Merkmal der LAT-Technologie von Delta-IDL ist die konsequente Ausführung als Überdrucksystem. Leistungsstarke Ventilatoren pressen die Luft aktiv in den Schaltschrank, sodass der statische Innendruck stets über dem atmosphärischen Umgebungsdruck liegt. Dies verhindert, dass ungefilterte Luft, Feuchtigkeit, Schadstoffe oder abrasive Partikel durch Mikroleckagen an Türen, Dichtungen oder Kabeldurchführungen in das Gehäuse eindringen. Im Gegensatz zu einem reinen Absaugprinzip (Unterdruck), bei dem Schmutz unkontrolliert durch Ritzen angesaugt wird, garantiert der forcierte Überdruck den Schutz der verbauten Elektronik. Das eingesetzte Material und die Gehäusestruktur behalten somit ihre spezifizierte Schutzart, wie beispielsweise IP54, bei.
Vorteile der LAT-Filterlösungen gegenüber aktiver Lüftungs- und Klimatechnik
Aktive Klimageräte nutzen Kältemittelkompressoren, die viel Energie benötigen und oftmals fluorierte Treibhausgase verwenden. LAT-Filtersysteme nutzen die Umgebungsluft als direkte Wärmesenke, wodurch der Energiebedarf auf die reine elektrische Antriebsleistung der Ventilatoren absinkt. Dies schont die Umwelt und reduziert die laufenden Betriebskosten (OPEX) maßgeblich. Die Anlagen verzichten auf klimaschädliche Kältemittel, weshalb das Treibhauspotenzial (GWP) der verwendeten Betriebsstoffe bei null liegt. Dies bietet langfristige regulatorische Sicherheit.
Abgrenzung zu alternativen Klima- und Lüftungssystemen: Flüssigkeit und hermetische Trennung
Andere Entwärmungskonzepte weisen spezifische Vor- und Nachteile auf. Luft/Wasser-Wärmetauscher erfordern eine kontinuierliche Versorgung mit kaltem Wasser, was bei einer Leckage der Flüssigkeit im Schrank ein katastrophales Kurzschlussrisiko für die Elektronik birgt. Luft/Luft-Wärmetauscher bieten zwar eine vollständige hermetische Trennung der Luftkreisläufe, fügen dem thermischen Netzwerk jedoch den zusätzlichen Wärmewiderstand der internen Trennwand hinzu. Ein direkter Luftaustausch (LAT) ist bei konvektiver Betrachtung thermodynamisch direkter und effizienter, sofern die Umgebungsbedingungen den Eintrag von gefilterter Luft zulassen.
Vielfältige Anwendungsbereiche und Flexibilität in der Fertigung
Die Anwendungsbereiche der LAT-Systeme erstrecken sich über IT-Infrastrukturen und Edge-Datencenter bis hin zu Telekommunikationsanlagen. Durch eine hohe Flexibilität in der Produktion lassen sich die Anlagen an spezifische Bedürfnisse anpassen, was wirtschaftlich tragbare Kleinst- und Kleinserien ermöglicht. Die Qualität der verbauten Filter orientiert sich an strengen Maßstäben, welche Ansätze aus der industriellen Reinraumtechnik aufgreifen, um mikroskopische Verunreinigungen von der Leistungselektronik fernzuhalten.
Delta-IDL als Spezialist und Partner für Ihr Unternehmen
Das 2002 gegründete Unternehmen Delta-IDL mit Sitz in Greifswald, Deutschland, agiert nicht nur als Hersteller von Klimatisierungskomponenten, sondern positioniert sich als ganzheitlicher Spezialist für das Thermomanagement. Im Gegensatz zu vielen anderen Herstellern fließen fundierte CFD-Strömungssimulationen direkt in die Auftragsentwicklung der Systeme ein. Diese virtuellen Analysen vermeiden thermische Kurzschlüsse sowie Totwasserzonen bereits in der Konzeptphase.
Kontakt und Service vor Ort
Sind Sie auf der Suche nach einer maßgeschneiderten Entwärmungsstrategie für Ihre Anlagen? Treten Sie mit uns in Kontakt. Unsere Mitarbeiter beraten Sie fundiert und erarbeiten Anwendungen, die auf Ihre mechanischen Vorgaben abgestimmt sind. Die langjährige Erfahrung im Engineering sichert eine verlässliche Projektbetreuung und einen kompetenten Service vor Ort oder als ausgelagerte Entwicklungsdienstleistung.

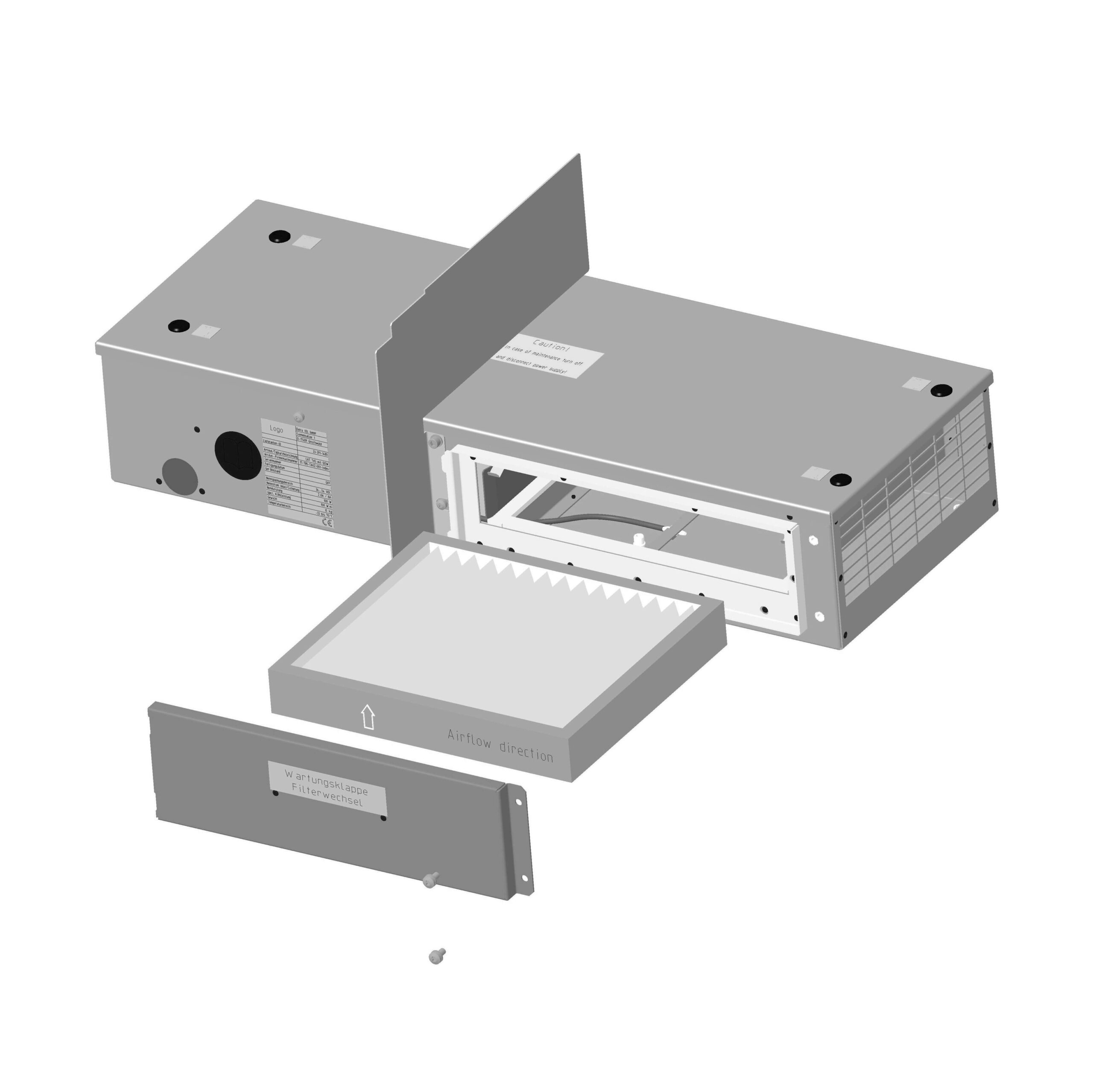

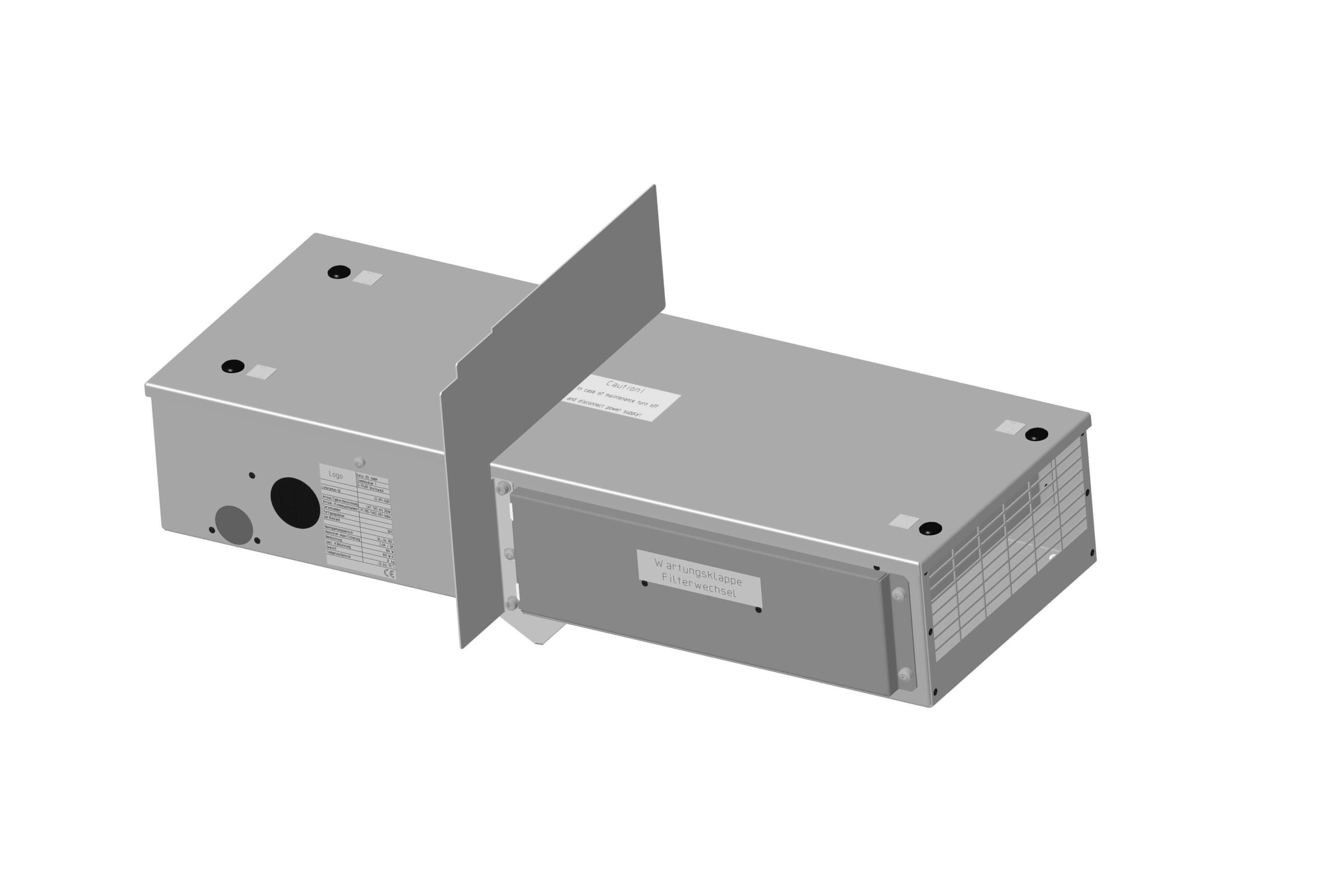

LAT SCS 17-785

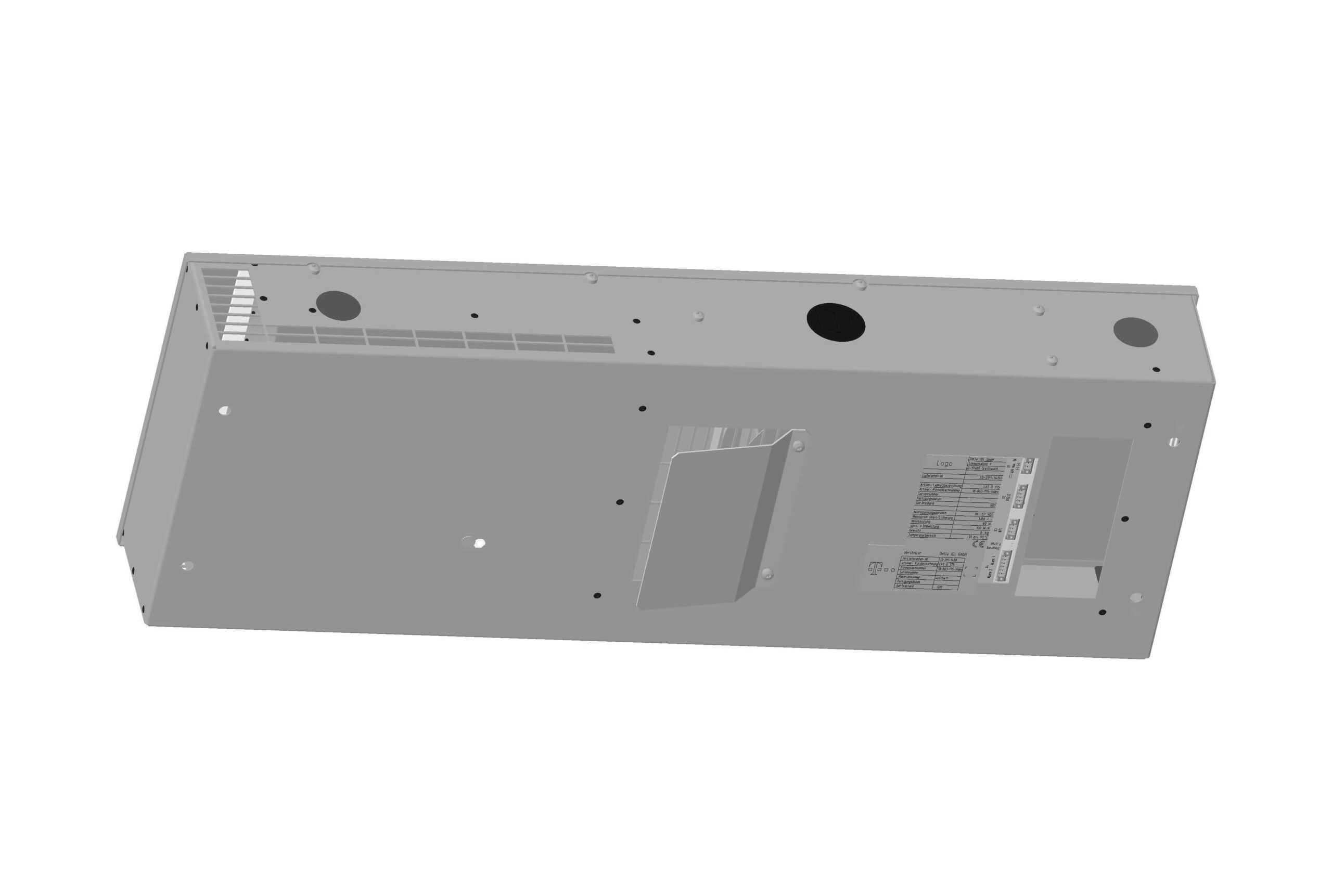

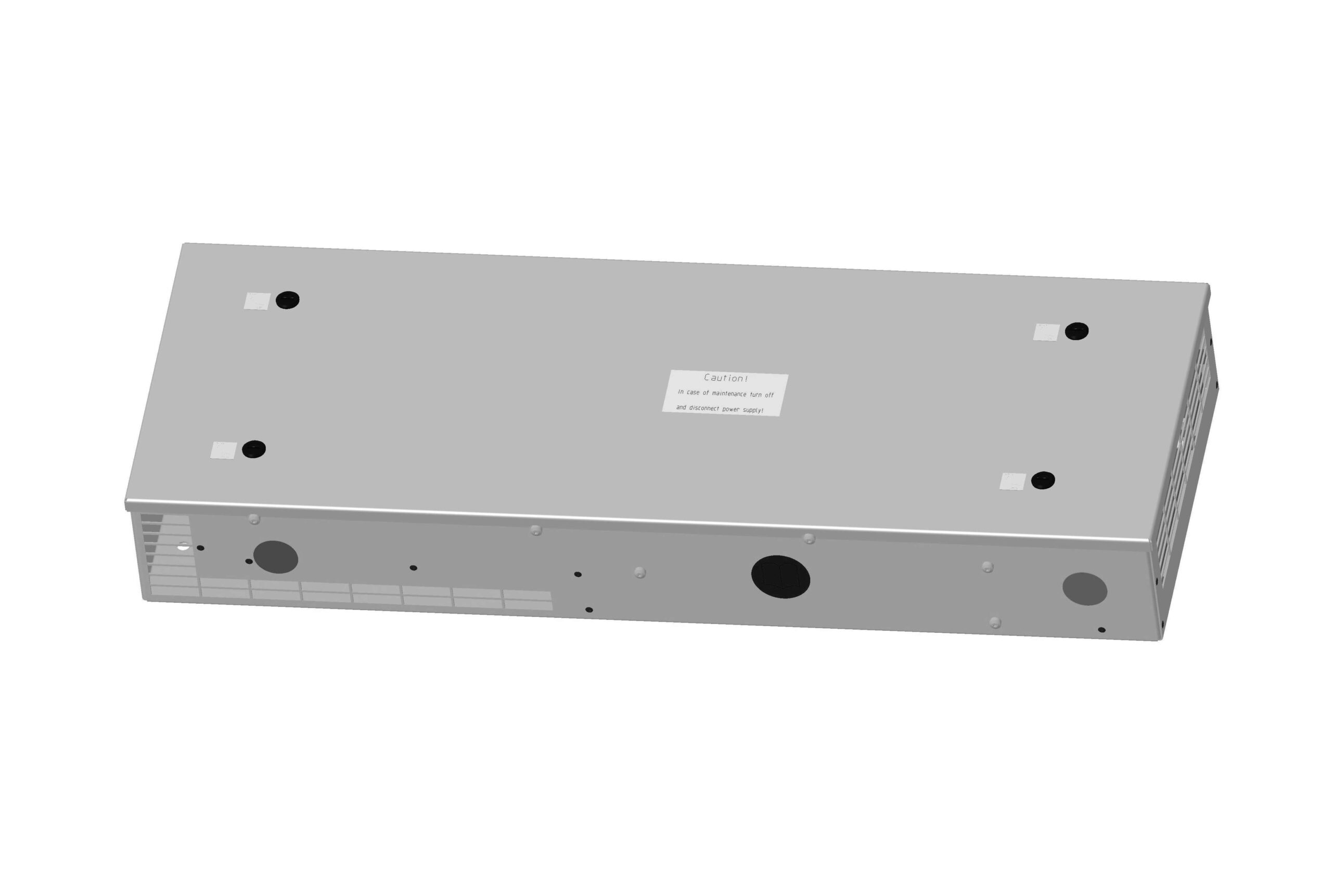

LAT SCS 18-863

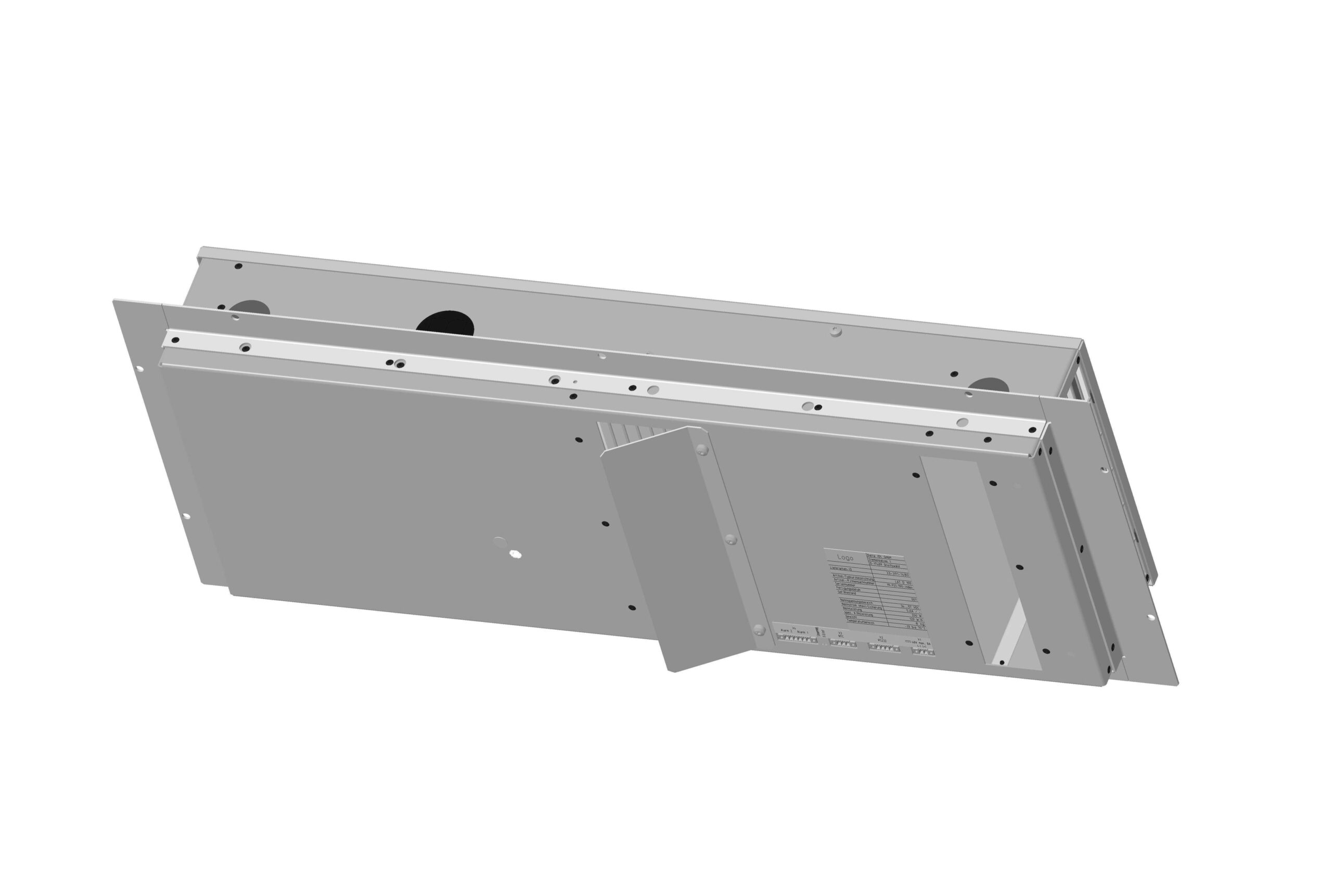

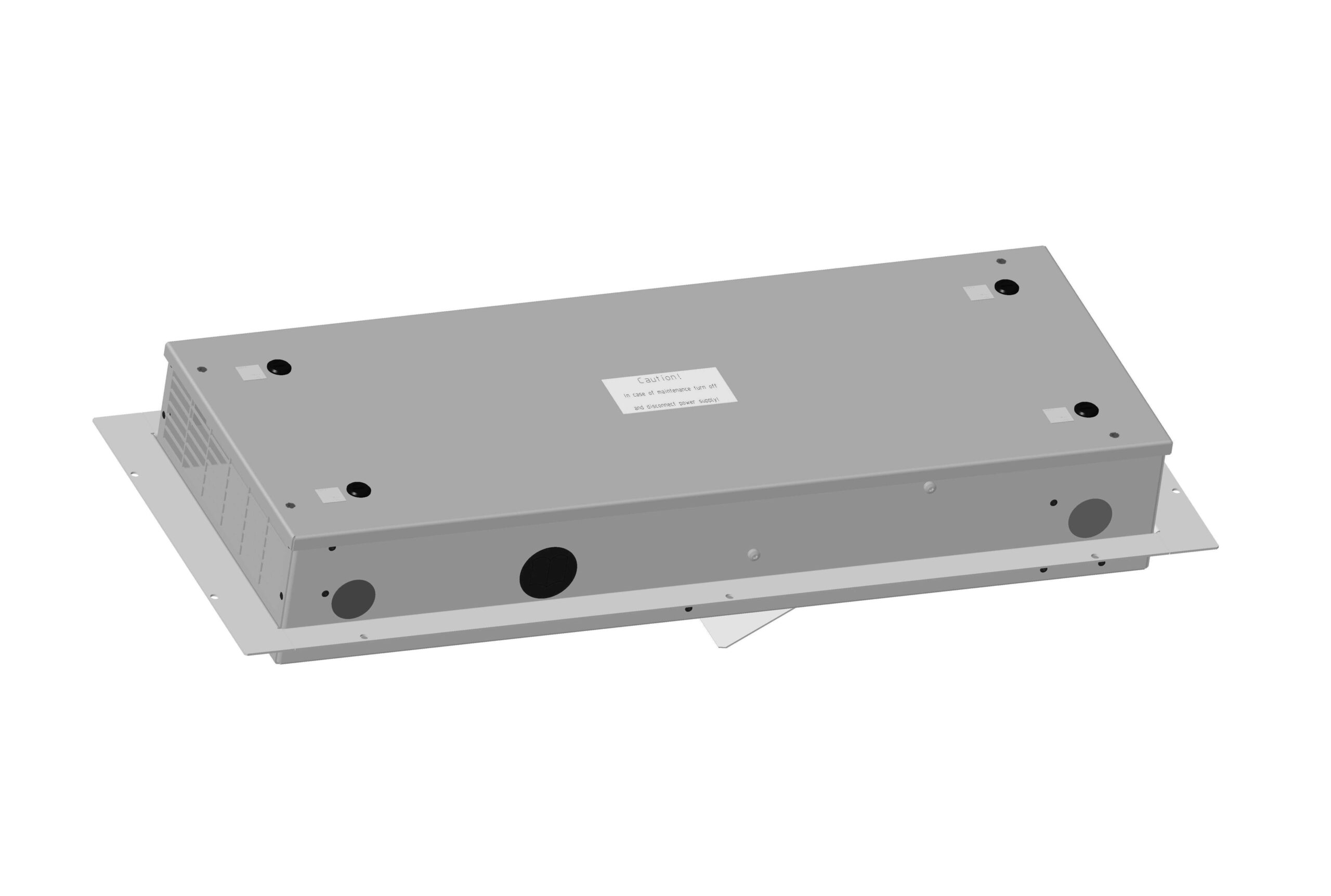

LAT SCS 19-931
FAQ: Häufige Fragen zu LAT-Filtersystemen
Wie funktioniert das Überdruckprinzip bei einem LAT-System?
Welche thermodynamischen Voraussetzungen gelten für den direkten Luftaustausch?
Warum ist die LAT-Technologie ökologischer als eine aktive Klimatisierung?
Bietet Delta-IDL mechanische Anpassungen für bestehende Konstruktionen an?
